広帯域アンプユニット

特徴
 広帯域の特徴を生かし、通信用途のほか測定器の前置アンプとしても
 充分な性能を発揮します。


 ・高性能 MMIC(モノリシックマイクロ波集積回路) を使用し、HFからSHFまで
  広帯域&高ゲインを実現しています。
 ・シグナルジェネレータ,ネットワーク・アナライザ等の測定器の出力アップに最適。
 ・品質確保のため、ノイズフィギア・アナライザ”N8973A”で全数検査を行っています。
 ・御予算に合わせケースをお選びいただけます。 アルミダイカストorアルミくりぬき



仕様
  ・周波数帯域: 10MHz〜3GHz (8.0GHz)
  ・Gain: 25dB以上 ,NF: 5.0dB以下
  ・電源:+12V / 100mA
  ・外形寸法:W: 40mm,H: 27mm,D: 60mm
           コネクタ等の突起部は含まず

 特性データ例

  ノイズフィギア・アナライザ,ネットワークアナライザ

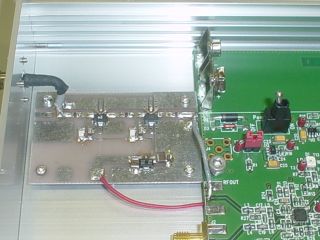

 製品応用 機器組み込み例
  PLLシンセサイザボードの出力アップ (PLL-IC ADF4360-1)
    2.4GHzにおいて Gain 25dB, Output 15dBm

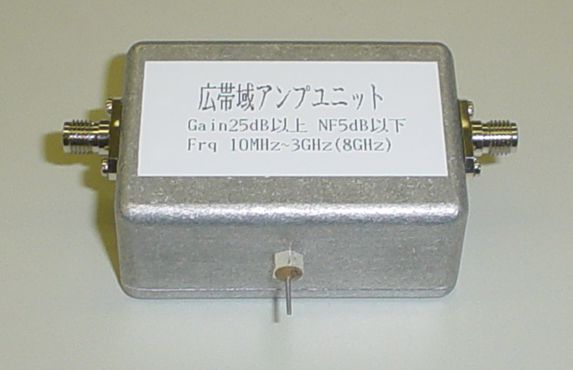

アンプ外観
  アルミダイカストケース  入出力コネクタ: SMA



この商品に興味のある方は、下記にお問い合わせください
  お問い合わせ際は、ご希望の タイプ名 をお書き添えください。
